Nima uchun elektr asboblari uchun kommutator vosita ishlashi va asbobning ishlash muddati uchun juda muhim?

A elektr asboblari uchun kommutatorelektr energiyasining mexanik harakatga qanchalik samarali aylanishini to'g'ridan-to'g'ri aniqlaydigan cho'tkali shahar motorlarining asosiy komponenti. U oqim yo'nalishini o'zgartirishni nazorat qiladi, moment chiqishini barqarorlashtiradi va yuk ostida dvigatelning izchil aylanishini ta'minlaydi. Matkaplar, maydalagichlar, arra va zarba asboblari kabi sanoat va iste'molchi elektr asboblarida kommutator ishlash barqarorligi, chidamliligi va xavfsizligida hal qiluvchi rol o'ynaydi. Ushbu maqolada elektr asboblari uchun kommutatorlar, jumladan, ishlash tamoyillari, material tanlash, ishlab chiqarish aniqligi, ishlash omillari, nosozliklarni bartaraf etish usullari va sanoat ilovalari haqida chuqur texnik va amaliy tushuncha berilgan. U ishonchli vosita komponentlari yechimlarini izlayotgan muhandislar, xaridlar bo'yicha mutaxassislar va ishlab chiqaruvchilar uchun mo'ljallangan.

Mundarija

• 1. Elektr asboblari uchun kommutator aynan nima?
• 2. Elektr asbob dvigatelida kommutator qanday ishlaydi?
• 3. Yuqori unumdorlikdagi kommutatorlarda qanday materiallardan foydalaniladi?
• 4. Kommutator qanday qilib aniqlik bilan ishlab chiqariladi?
• 5. Kommutatorning ishlashi va ishlash muddatiga qanday omillar ta'sir qiladi?
• 6. Qanday muammolar tez-tez uchraydi va ularni qanday hal qilish mumkin?
• 7. Elektr asboblari uchun to'g'ri kommutatorni qanday tanlash mumkin?

1. Elektr asboblari uchun kommutator aynan nima?

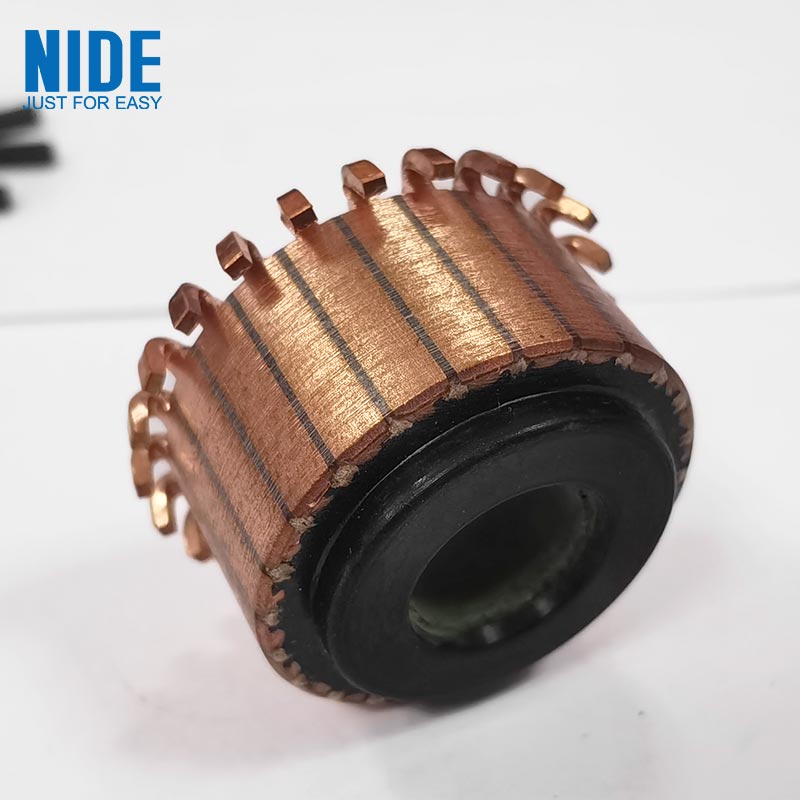

Elektr asboblari uchun kommutator - bu rotor sargilaridagi oqim yo'nalishini vaqti-vaqti bilan o'zgartirish uchun cho'tkasi bo'lgan shahar motorlarida ishlatiladigan mexanik aylanadigan elektr kaliti. Ushbu boshqariladigan almashtirish elektr asboblarining ishlashi uchun zarur bo'lgan uzluksiz aylanish harakatini ta'minlaydi.

Amaliy qo'llanmalarda kommutator elektr matkaplar, burchakli maydalagichlar, dumaloq arra va parlatıcılar kabi asboblarning barqaror moment chiqishini ta'minlash uchun bevosita javobgardir. Busiz vosita uzluksiz aylanishni amalga oshira olmaydi, natijada samarasiz yoki ishlamaydigan asboblar paydo bo'ladi.

Elektr asboblari ko'pincha yuqori yuk, tebranish va issiqlik sharoitida ishlaganligi sababli, kommutator barqaror ishlash va uzoq xizmat muddatini ta'minlash uchun yuqori aniqlik va chidamlilik bilan ishlab chiqilishi kerak.

2. Elektr asbob dvigatelida kommutator qanday ishlaydi?

Kommutatorning ishlash printsipi sinxronlashtirilgan mexanik aylanish va elektr almashtirishga asoslangan. Dvigatel mili aylanayotganda, uglerod cho'tkalari kommutator yuzasida segmentlangan mis barlar bilan toymasin aloqani saqlab turadi. Ushbu kontakt aniq oraliqlarda armatura sariqlarida oqim yo'nalishini o'zgartiradi.

Ushbu jarayon vosita ichidagi magnit kuchlarning doimiy ravishda bir xil aylanish yo'nalishida moment hosil qilishini ta'minlaydi. Ushbu almashtirish mexanizmi bo'lmasa, vosita silliq aylanish o'rniga to'xtaydi yoki tebranadi.

• Joriy almashtirish funktsiyasi:Uzluksiz aylanishni ta'minlash uchun o'rashlardagi oqimni teskari aylantiradi
• Cho'tkasi bilan aloqa qilish tizimi:Statsionar va aylanuvchi qismlar o'rtasida elektr energiyasini uzatadi
• Arkni bostirish:Kommutatsiya paytida elektr uchqunlarini kamaytiradi
• Momentni barqarorlashtirish:Turli yuklar ostida silliq chiqishni ta'minlaydi

Yuqori tezlikda ishlaydigan elektr asboblarida bu almashtirish daqiqada minglab marta sodir bo'ladi, ya'ni kommutator aşınmaya va issiqlikka juda chidamli bo'lishi kerak.

3. Yuqori unumdorlikdagi kommutatorlarda qanday materiallardan foydalaniladi?

Materialni tanlash kommutatorning ishlashini belgilovchi eng muhim omillardan biridir. Yuqori sifatli kommutatorlar o'tkazuvchan metallar, izolyatsion materiallar va strukturaviy mustahkamlovchi birikmalarga tayanadi.

Mis va slyudaning kombinatsiyasi ayniqsa muhimdir, chunki u o'tkazuvchanlik va izolyatsiyani muvozanatlashtiradi. Noto'g'ri material tanlash elektr asboblarining haddan tashqari qizishi, uchqun chiqishi va muddatidan oldin ishdan chiqishiga olib kelishi mumkin.

4. Kommutator qanday qilib aniqlik bilan ishlab chiqariladi?

Ishlab chiqarish jarayoni aelektr asboblari uchun kommutatorelektr barqarorligi va mexanik muvozanatni ta'minlash uchun yuqori aniqlikdagi muhandislikni talab qiladi. Hatto mikroskopik og'ishlar ham ishlashga ta'sir qilishi mumkin.

1. Materialni tayyorlash:Yuqori toza mis va sanoat slyuda plitalari tanlanadi va tekshiriladi.
2. Segmentni shakllantirish:Mis shtamplangan va aniq kommutator segmentlariga shakllantirilgan.
3. Izolyatsiya yig'ilishi:Mika plitalari har bir mis segmenti orasiga o'rnatiladi.
4. Yuqori bosimli kalıplama:Komponentlar qattiq strukturaviy bog'lanishni ta'minlash uchun siqiladi.
5. CNC nozik torna:Mukammal dairesel geometriya va muvozanatni ta'minlaydi.
6. Yuzaki pardozlash:Polishing ishqalanishni kamaytiradi va cho'tka bilan aloqani yaxshilaydi.
7. Sinov va tekshirish:Elektr, issiqlik va mexanik ishlash sinovlari o'tkaziladi.

Ilg'or ishlab chiqaruvchilar, shuningdek, haqiqiy dunyo asboblari ilovalarida ishonchlilikni ta'minlash uchun dinamik muvozanat sinovlari va yuqori tezlikda aylanish simulyatsiyalarini amalga oshiradilar.

5. Kommutatorning ishlashi va ishlash muddatiga qanday omillar ta'sir qiladi?

Kommutatorning ishlashi va chidamliligiga ko'plab operatsion va dizayn omillari ta'sir qiladi. Ushbu omillarni tushunish vosita samaradorligini optimallashtirish uchun juda muhimdir.

• Termal qarshilik:Yuqori haroratlar materiallarni deformatsiya qilishi va xizmat muddatini qisqartirishi mumkin
• Elektr o'tkazuvchanligi:Energiya samaradorligi va issiqlik ishlab chiqarishni aniqlaydi
• Mexanik muvozanat:Vibratsiya, shovqin va aşınma tezligiga ta'sir qiladi
• Cho'tkasi bilan aloqa sifati:To'g'ridan-to'g'ri uchqun va barqarorlikka ta'sir qiladi
• Operatsion yuk:Doimiy ortiqcha yuk eskirishni tezlashtiradi

To'g'ri dizaynni optimallashtirish va texnik xizmat ko'rsatish amaliyoti kommutatorning ishlash muddatini sezilarli darajada uzaytirishi va umumiy elektr asboblari samaradorligini oshirishi mumkin.

6. Qanday muammolar tez-tez uchraydi va ularni qanday hal qilish mumkin?

Ilg'or ishlab chiqarishga qaramay, kommutatorlar eskirish, ifloslanish yoki noto'g'ri foydalanish tufayli hali ham operatsion muammolarga duch kelishi mumkin.

• Uchqun:Cho'tkaning yomon aloqasi, chang yoki sirt pürüzlülüğü tufayli yuzaga keladi
• Noto'g'ri kiyinish:Nomutanosiblik yoki mos kelmaslik cho'tkasi bosimidan kelib chiqadi
• Haddan tashqari qizib ketish:Haddan tashqari yuk yoki etarli darajada sovutish tufayli yuzaga keladi
• Izolyatsiyaning buzilishi:Qarish, namlik yoki ifloslanish tufayli
• Vibratsiyali shovqin:Rotor tizimidagi mexanik muvozanatdan kelib chiqadi

Yechimlar sirtni qayta tiklash, cho'tkani almashtirish, yukni sozlash, tozalash va og'ir holatlarda to'liq kommutatorni almashtirishni o'z ichiga oladi.

7. Elektr asboblari uchun to'g'ri kommutatorni qanday tanlash mumkin?

To'g'ri kommutatorni tanlash texnik xususiyatlarni, dastur muhitini va sifat standartlarini diqqat bilan baholashni talab qiladi.

• O'tkazuvchanlik samaradorligi uchun misning tozaligini tekshiring
• Issiqlikka chidamliligi uchun slyuda izolyatsiyasi sifatini tekshiring
• Dvigatel tezligi va moment talablariga muvofiqligini ta'minlang
• Ishlab chiqarishning aniqligi va muvozanat sifatini baholang
• Yetkazib beruvchining ishonchliligi va sertifikatlash standartlarini tasdiqlang

Sanoat foydalanuvchilari kuchli muhandislik qobiliyatlari va izchil sifat nazorati tizimlariga ega bo'lgan etkazib beruvchilarga ustunlik berishlari kerak.

Tez-tez so'raladigan savollar (tez-tez so'raladigan savollar)

Xulosa

Theelektr asboblari uchun kommutatorvosita samaradorligi, barqarorligi va chidamliligini belgilovchi muhim komponent hisoblanadi. Yuqori sifatli dizayn, aniq ishlab chiqarish va to'g'ri parvarishlash talab qilinadigan ilovalarda uzoq muddatli ishlashni ta'minlash uchun zarurdir.
