Kommutatorning turli uslublari va turli xil ichki qulflash dizaynlariga ko'ra, Juicer Dvigatel kommutatori integral kommutator va tekis kommutatorga bo'linadi. Integral kommutator silindrsimon, mis chiziq esa teshikka parallel. Bu oddiy tuzilish va ishlab chiqarish samaradorligi bilan ajralib turadi. yuqori. Integral kommutatorlarning uchta asosiy uslubi mavjud: mis va slyuda, slyuda kalıplanmış va qoliplangan qobiqlar. Planar kommutator ventilyatorga o'xshaydi, teshikka perpendikulyar fan kesimi bo'lgan mis panjaralar.
Model raqami |
OD |
ID(mm) |
Umumiy balandlik |
Segment uzunligi |
Ilgak/koʻtaruvchi dia. |
Bar raqami. |
S-02001 |
37.5 |
φ13 |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ13 |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ13 |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ12 |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ10 |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ14.2 |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ13 |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ10 |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ13 |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ12 |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ12 |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ10 |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ10 |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ15.75 |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ15.5 |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ10.2 |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
Dvigatel kommutatori elektr asboblari, maishiy texnika, avtomobillar, mototsikl motorlari va boshqa sohalarda keng qo'llaniladi; kollektor halqalari, uglerod cho'tkasi ushlagichlari, simli platalar turli xil texnik xususiyatlar va modellarga ega.

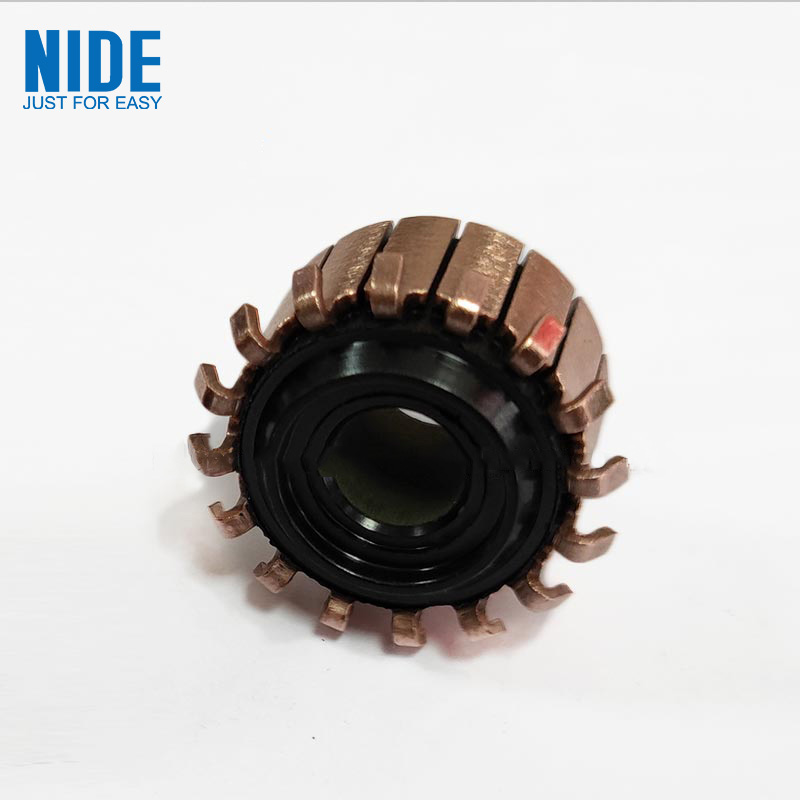

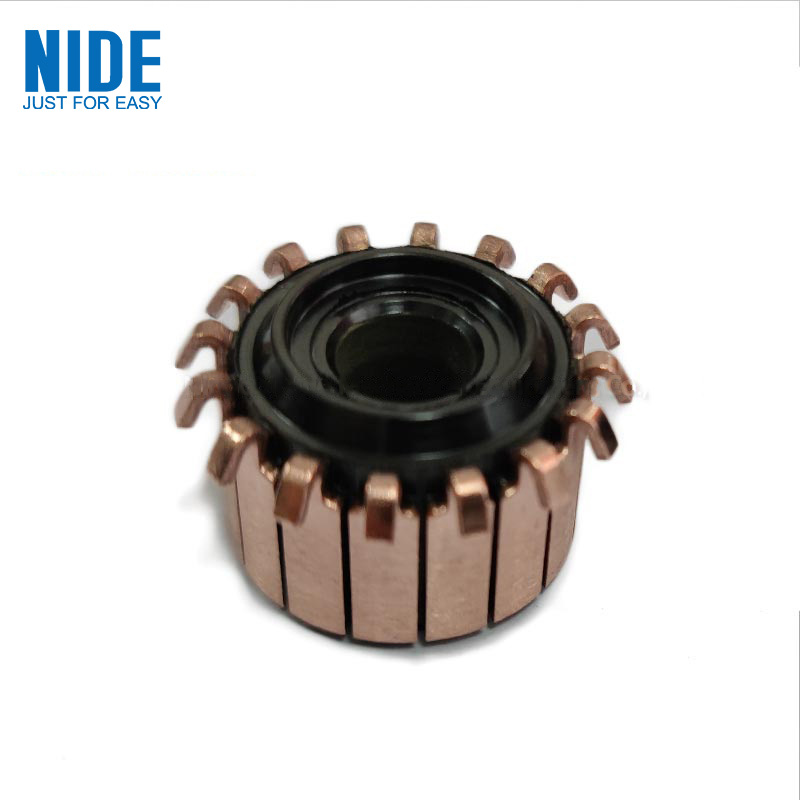

Maishiy texnika uchun sharbat chiqargich motorli kommutator
