DC Dvigatel uchun 12P kancali elektr kommutator

DC Dvigatel uchun 12P kancali elektr kommutator

Elektr dvigateli kommutatori turli xil elektr asboblari, avtomobillar, mototsikllar, maishiy texnika va boshqa elektr motorlarida keng qo'llaniladi.

1. Kommutator parametrlari:

2. Commutator Selection

Dvigatel butun kommutatorni almashtirishi kerak bo'lganda, kommutatorning tashqi doira diametrini, ichki teshikning diametrini, mis bo'lakning uzunligini va tirqishlar sonini va boshqa parametrlarni aniqlash va keyin kommutatorni tanlash kerak. o'xshash parametrlar bilan mutlaqo teng bo'lishi kerak va almashtirish uchun klip tipidagi kommutatorni tanlashga harakat qiling.

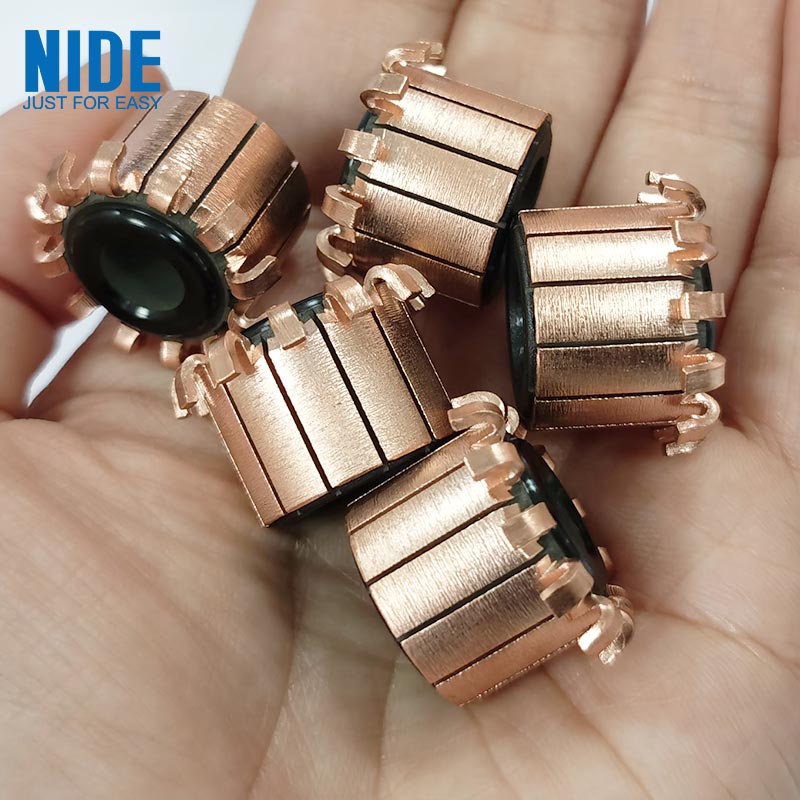

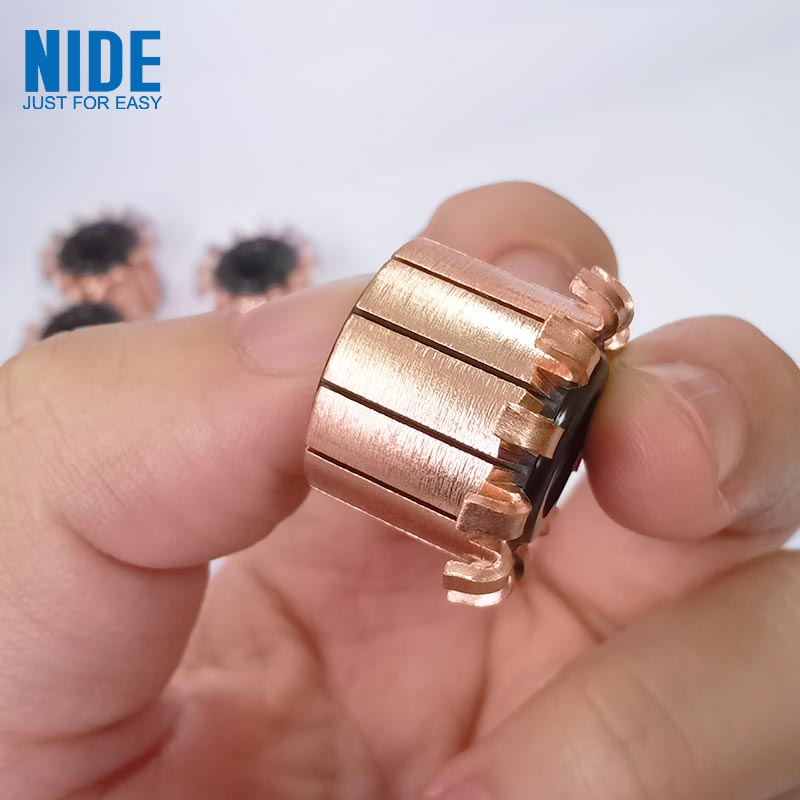

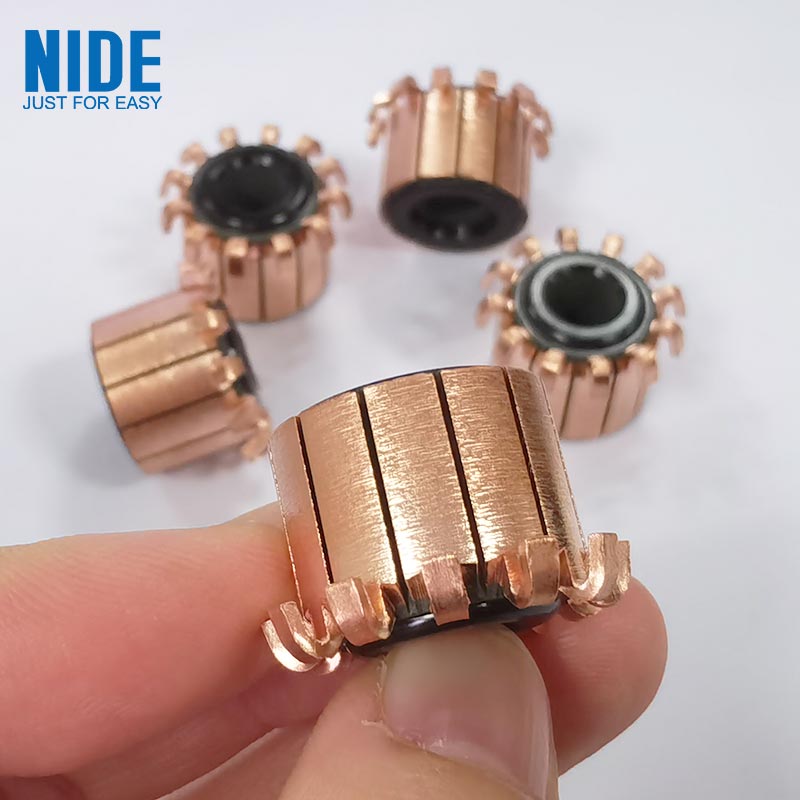

3. Kommutator tasviri

4. Kommutatorni almashtirish

a. Armatura o'rashining qisqa tutashuvi va temir hodisasi bor-yo'qligini tekshirib ko'ring, muammoni ortda qoldirmaslik uchun o'z vaqtida bartaraf etilishi kerak.

b. Kommutatorning ichki teshigining diametri kichik bo'lsa, u elektr burilish uchun zarur bo'lgan ichki teshikning diametriga erishish uchun torna ustida burish va kattalashtirish mumkin; Ichki tuynukning diametri katta bo'lganda, bir vtulka ishlov berilishi va lyuk ichiga bosilishi mumkin.

c. Klip tipidagi kommutatorning klipi odatda bir oz uzunroq va ortiqcha qismi ehtiyojga qarab kesilishi mumkin va ochilish qalay payvandlash uchun tozalanadi.

d. Kommutatorning ochiq teshiklarini birma-bir armatura o'rashining ulash simlari bilan bir oz tekislang, so'ngra kommutatorning holati talablarga javob berguncha sekin-asta kommutatorni pivotga bosing.

e. Shikastlangan kommutatorni o'tkazgich boshi zinapoyasi ostidagi aylanma mildan o'chiring yoki sim boshining zinapoyasi ostidagi arra bilan aylana bo'ylab aylanani arralagandan so'ng, kommutatorni chisellang, so'ngra bir-biriga bog'langan sim boshini torting va qirib tashlang. qalay payvandlash uchun pense bilan, keyin esa qoldiq kommutator qismini olib tashlang.
