Elektr asboblari uchun kommutator: Dvigatelning ishonchli ishlashi ortidagi kichik komponent

Odamlar elektr matkaplar, burchakli maydalagichlar, arra va abraziv mashinalar kabi elektr asboblaridan foydalanganda, ular odatda vosita kuchi, tezligi va chidamliligiga e'tibor berishadi. Biroq, ko'plab cho'tkasi bo'lgan elektr motorlarida kichik komponent elektr energiyasini mexanik harakatga aylantirishda hal qiluvchi rol o'ynaydi.Elektr asboblari uchun kommutator. Kommutator motor majmuasining kichik bir qismi bo'lsa-da, uning dizayni vosita samaradorligi, ish barqarorligi, shovqin darajasi va xizmat muddatiga bevosita ta'sir qiladi. Yuqori tezlikda aylanadigan uskunalarni talab qiladigan sohalarda kommutator ishlab chiqarish aniq muhandislik, material tanlash va qat'iy sifat nazoratini o'z ichiga oladi.

Elektr asboblari uchun kommutator nima?

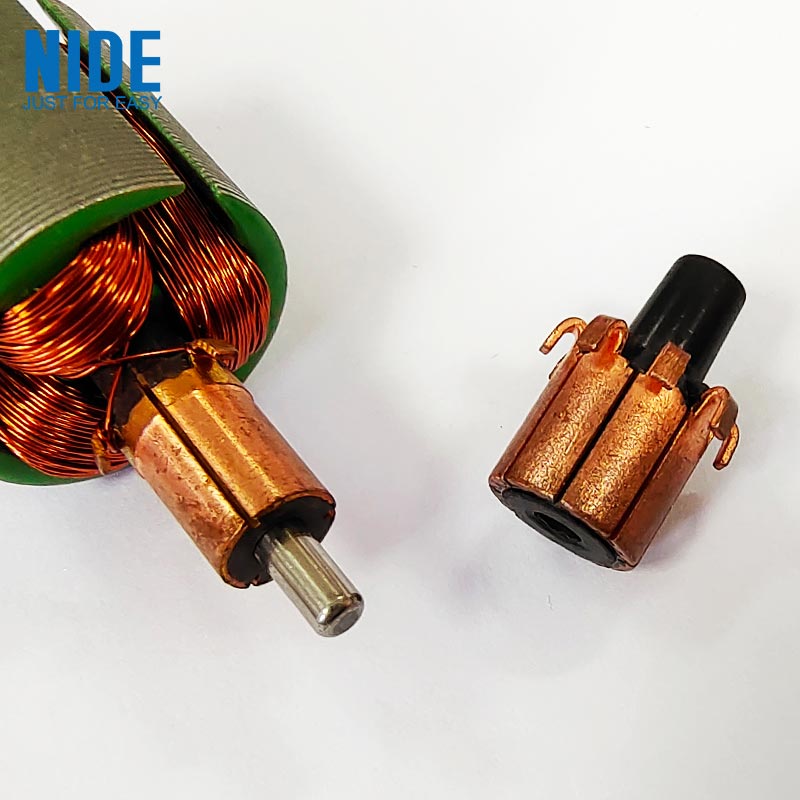

A Elektr asboblari uchun kommutatorcho'tkasi DC motorlarda va universal motorlarda ishlatiladigan aylanadigan elektr kommutatsiya komponentidir. Uning asosiy vazifasi vosita rotorining aylanishda davom etishiga imkon beruvchi vosita sariqlari orqali oqadigan oqim yo'nalishini nazorat qilishdir. Oddiy kommutator quyidagilardan iborat:

Komponent	Funktsiya
Mis segmentlari	Cho'tkalar va rotor o'rashlari orasidagi elektr tokini o'tkazing
Izolyatsiya materiallari	Alohida mis segmentlarini elektr bilan ajratadi
Asosiy tuzilma	Aylanadigan ish uchun mexanik yordam beradi
Ulanish terminallari	Kommutatorni vosita sariqlari bilan bog'laydi

Ish paytida uglerod cho'tkalari elektr energiyasini dvigatelga o'tkazish uchun aylanadigan kommutator yuzasi bilan aloqa qiladi.

Elektr asboblar motorlarida kommutator nima uchun muhim?

Elektr asbobi dvigateli qiyin sharoitlarda ishlaydi: Yuqori aylanish tezligi Tez-tez boshlash va to'xtatish Og'ir mexanik yuklar Doimiy tebranish Kommutator ushbu sharoitlarda barqaror elektr aloqasini saqlab turishi kerak. Yaxshi ishlab chiqilgan kommutator yaxshilashga yordam beradi: Dvigatel samaradorligi Aylanish barqarorligi Elektr o'tkazuvchanligi Asbobning ishlash muddati Agar kommutator yuzasi notekis kiyinsa, bu quyidagi muammolarga olib kelishi mumkin: Ko'paygan uchqunlar Dvigatel quvvatining pasayishi Haddan tashqari issiqlik hosil bo'lishi Qisqartirilgan cho'tka muddati

Sanoat siri: kommutatorning tashqi ko'rinishidan ko'ra sirt sifati muhimroq

Kommutator oddiy mis komponenti kabi ko'rinishi mumkin, ammo uning sirt holati juda muhimdir. Dvigatel ishlab chiqaruvchilari quyidagilarga e'tibor berishadi: Segment aniqligi Sirt pürüzlülüğü Dumaloqlikning aniqligi Izolyatsiya oralig'i Hatto kichik ishlab chiqarish farqlari ham ta'sir qilishi mumkin: Uglerod cho'tkalari bilan aloqa barqarorligi Elektr qarshiligi Issiqlik hosil bo'lishi Yuqori tezlikda ishlaydigan elektr asboblari uchun aylanadigan komponentdagi kichik nomutanosiblik tebranish hosil qilishi va vosita ish faoliyatini kamaytirishi mumkin.

Elektr asboblari kommutatorlarida ishlatiladigan materiallar

Kommutatorning moddiy kombinatsiyasi uning elektr va mexanik ish faoliyatini belgilaydi.

Mis segmentlari

Mis quyidagi sabablarga ko'ra keng qo'llaniladi: Yuqori elektr o'tkazuvchanligi Yaxshi termal ishlash Tegishli mexanik xususiyatlar

Izolyatsiya materiallari

Mis segmentlari orasidagi izolyatsiya elektr qisqa tutashuvlarini oldini oladi. Umumiy materiallarga quyidagilar kiradi: Slyuda Yuqori haroratli izolyatsion birikmalar

Maxsus qotishma materiallari

Ba'zi ilovalar yaxshilash uchun mis qotishmalaridan foydalanadi: Aşınmaya qarshilik Mexanik kuch Yuqori tezlikda ishlash

Elektr asbobi kommutatori orqasida ishlab chiqarish jarayoni

Ishonchli kommutatorni ishlab chiqarish bir nechta aniq jarayonlarni talab qiladi.

Mis segmentini shakllantirish

Mis qismlari vosita dizayni talablariga muvofiq aniq segmentlarga shakllantiriladi.

Kalıplama va yig'ish

To'liq aylanadigan strukturani yaratish uchun mis segmentlari izolyatsiya materiallari bilan o'rnatiladi.

Ishlov berish va sirtni pardozlash

Quyidagilarni ta'minlash uchun kommutator yuzasi aniq qayta ishlanadi: To'g'ri diametr Silliq aloqa yuzasi Barqaror aylanish

Sinov

Sifatni tekshirish quyidagilarni o'z ichiga olishi mumkin: O'lchovli o'lchov Elektr o'tkazuvchanligini tekshirish Izolyatsiya sinovlari Dinamik muvozanat sinovi

Kommutator va cho'tkasiz motor texnologiyasi

Cho'tkasi bo'lmagan vosita texnologiyasining rivojlanishi bilan ba'zi zamonaviy elektr asboblari an'anaviy cho'tkali motorlarni almashtirdi. Farqlarga quyidagilar kiradi:

Xususiyat	Kommutator bilan cho'zilgan motor	Cho'tkasiz motor
Tuzilishi	Cho'tkalar va kommutatordan foydalanadi	Elektron boshqaruv tizimidan foydalanadi
Xizmat	Vaqt o'tishi bilan cho'tkani almashtirishni talab qiladi	Odatda kamroq mexanik aşınma
Narxi	Ko'proq iqtisodiy dizayn	Yuqori texnologiya talablari
Ilova	Ko'pgina an'anaviy elektr asboblarida keng tarqalgan	Ilg'or asboblarda tobora ko'proq foydalanilmoqda

Cho'tkasi bo'lmagan vosita o'sishiga qaramay, kommutatorga asoslangan motorlar etuk texnologiyasi, iqtisodiy afzalliklari va ishonchli ishlashi tufayli keng qo'llaniladi.

Elektr asboblarida kommutatorlarning umumiy qo'llanilishi

Kommutatorlar motorlarda keng qo'llaniladi:

Elektr matkaplar

Burg'ulash va mahkamlash operatsiyalari uchun barqaror aylanishni ta'minlang.

Burchak silliqlash mashinalari

Qattiq ish sharoitida yuqori tezlikda aylanishni qo'llab-quvvatlang.

Elektr arralar

Yuklarni kesish paytida dvigatelning ishlashini saqlang.

Sanders va jilo asboblari

Sirtni qayta ishlash uchun izchil tezlikni nazorat qilishni ta'minlang.

Yashirin muammo: issiqlik va eskirishni boshqarish

Kommutatorni loyihalashdagi eng katta muammolardan biri bu elektr ishlashi va mexanik aşınma o'rtasidagi munosabatni nazorat qilishdir. Ish paytida: Cho'tkalar ishqalanish hosil qiladi Elektr toki issiqlik hosil qiladi Aylanish mexanik stressni keltirib chiqaradi Yaxshi kommutator dizayni quyidagilarga mos kelishi kerak: O'tkazuvchanlik Aşınmaya qarshilik Harorat barqarorligi Aloqa ishonchliligi Shuning uchun material tanlash va ishlab chiqarishning aniqligi muhim ahamiyatga ega.

Elektr asboblari kommutatorlarining kelajakdagi tendentsiyalari

Yaxshilangan material texnologiyasi

Kelajakdagi o'zgarishlar quyidagilarga qaratilishi mumkin: Yaxshiroq aşınmaya bardoshli materiallar Mis qotishmasining ishlashi yaxshilandi Uzoqroq xizmat muddati

Yuqori aniqlikdagi ishlab chiqarish

Ilg'or ishlab chiqarish uskunalari yaxshilanadi: O'lchov aniqligi Yuzaki mustahkamlik Dvigatel samaradorligi

Gibrid motorni ishlab chiqish

Cho'tkasi bo'lmagan motorlar o'sib borayotgan bo'lsa-da, takomillashtirilgan cho'tkali motor texnologiyalari qimmatga tushadigan va sanoat ilovalariga xizmat ko'rsatishda davom etishi mumkin.

Xulosa: Kuchli asboblarni qo'llab-quvvatlovchi kichik komponent

Dvigatel ichida elektr asboblari uchun kommutator yashirin bo'lishi mumkin, ammo uning roli elektr energiyasini aylantirish va barqaror ishlash uchun juda muhimdir. Aniq ishlab chiqarish, ilg'or materiallar va doimiy takomillashtirish orqali kommutatorlar matkaplar, maydalagichlar, arralar va boshqa ko'plab elektr asboblarida ishonchli ishlashni qo'llab-quvvatlashda davom etmoqda. Ushbu kichik aylanadigan komponent hatto eng kichik qismlar ham sanoat uskunasining ishlashiga qanday katta ta'sir ko'rsatishi mumkinligini ko'rsatadi.
